磁致伸縮液位計的結構部分由不銹鋼管（測桿）、磁致伸縮線（波導絲）、可移動浮子（內有**磁鐵）等部分組成。磁致伸縮液位計工作時，電路部分將在波導絲上激勵出脈沖電流，改電流沿波導絲傳播時會在波導絲的會周圍產生脈沖電磁場。
    液位計在測桿外配有一浮子，此浮子可沿測桿隨液位的變化而上下移動。在浮子內部有一組**磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置，即液面的位置。
    液位計具有精度高、環境適應性強、安裝方便等特點。因此，**應用于石油、化工等液位測量領域，并逐漸取代了其它傳統的傳感器，成為液位測量中的精品。傳感器工作時，傳感器的電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電流磁場。在磁致伸縮液位計的傳感器測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組**磁環。當脈沖電流磁場與浮子產生的磁環磁場想遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置，即液面的位置。
技術優勢：磁致伸縮液位計適合于高精度要求的清潔液位的液位測量，精度達到1mm，*新產品精度已經可以達到0.1mm。磁致伸縮液位計還可應用于兩種不同液體之間的界位測量量。防爆型設計，適合危險場合，智能電子線路設計可計算出容積量；**可動部件為浮子，維護量極低。

技術特點
      高精度
      由于磁致伸縮液位儀是通過測量發射脈沖和返回脈沖的時間差來確定被測位移量，因此測量精度極高。其非線性小于0.05%FS，重復性小于0.001%FS,分辯率小于0.002%FS。如此高的測量精度在當今液位測量中是****的，而其他類型的傳感器很難達到此精度。
多參數測量
      磁致伸縮液位儀的另一大特點是集測量液面、界面、溫度等參數于一身。因為磁致伸縮液位儀中的電子部件可以探測到由同一發射脈沖產生的連續磁波，所以在同一探測桿上可配裝2個甚至多個磁浮子。只要保證浮子重量與介質比重相對應，則可同時測得液面和界面，真正實現多參數測量。
      若將多個溫度傳感器埋入磁致伸縮液位儀的傳感桿內，則在可測量液位的同時還能得到介質的多點溫度及液面下的平均溫度。
      安全性高
      磁致伸縮液位儀的防爆等級一般有隔爆型和本安型2種，適合在各種易燃、易爆、高溫、高壓等危險場所使用。且用磁致伸縮液位儀測量時無需人工開啟罐蓋，避免了人工測量帶來的不安全隱患。
      可靠性高，故障率低，壽命長
      由于磁致伸縮液位儀的整個變送器密封在不銹鋼管內，其傳感元件和被測介質非接觸，所以雖然測量過程是不斷重復的，也不會對傳感器造成任何磨損。因此，它具有工作可靠性高、故障低、壽命長的優點，適合各種惡劣環境。

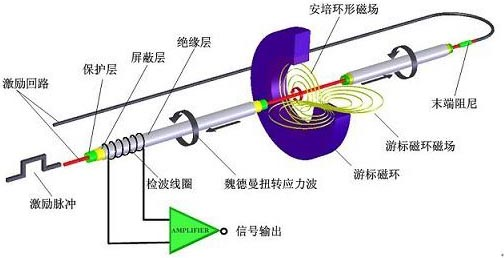

磁致伸縮液位計結構：

磁致伸縮液位計技術參數：
供電電源：24V±2.4VDC
工作溫度：-40-200攝氏度
量程范圍：用戶可要定制1000~6000mm量程范圍內的產品。
輸出形式：4 ~ 20mA；0 ~ 5V；0 ~ 10V；±5V；±10V；RS-485 (根據型號不同而不同) 。
線性誤差：優于±0.05%FS；量程小于300mm的傳感器，誤差小于150μm
重復性：優于±0.002%FS
輸出溫漂：50ppm/℃ ，產品功耗： ≤50mA ，輸出紋波： ≤20mV
帶負載能力：4~20mA輸出： 帶負載能力≤500Ω； 0~5V；0~10V輸出： 控制器負載≥5KΩ
測桿材料：0Cr18Ni9Ti、1Cr18Ni9Ti ；電子倉外殼材料：1 Cr18Ni9Ti
引線方式：a.屏蔽電纜線連接，默認長度1m（也可根據用戶要求訂制) b.航空插頭連接 c.接線端子連接
防爆類型：ExdIIBT5、ExiaIIBT5、ExdIICT5 (根據型號不同而不同) 防護等級：IP65
安裝形式：螺紋安裝、連接頭安裝、定位環安裝、懸掛安裝或者用戶特殊定制(根據型號不同而不同)

磁致伸縮液位計選型表

計量系統的其他形式

      除了直接接入PLC系統外，磁致伸縮液位儀還可以接入DCS或其他計算機管理系統，但要注意其485數字信號采用的通訊協議有DDA協議、MODBUS協議等，因此要對相應PLC、DCS系統的通訊參數進行正確設置，以保證通訊暢通。液位儀直接接入計算機時，一般需要RS485/232轉換卡將485信號變?yōu)?32信號，再連到計算機的232接口（如果計算機本身帶485接口則不必）。
      防爆對于油罐計量需要首先考慮的問題?？赏ㄟ^選擇本安型液位儀、防爆接線箱、安全柵來實現系統的防爆。磁致伸縮液位儀具有本安認證，是本安型儀表，可以完全滿足油罐的防爆要求。液位儀與系統總線連接時，應選用防爆接線箱，以消除中間隱患。安全柵安裝在控制室內，作為控制室儀表與現場儀表的關聯設備，既可傳輸信號，又可控制流入危險場所的能量在爆炸性氣體或混合物的點火能量以下，從而獎危險場所與非危險場所隔開，起到防爆作用。系統總線進入機柜后，通過安全柵再與PLC及電源相連。信號線及電源線分別選用不同型號的專用安全柵。安全柵在使用時要注意只有在系統調試完成之后才能投入使用，否則很容易由于短路等意外原因導致?lián)p壞，尤其在附近進行電焊作業時，電焊機的接地與機柜接地相通，很容易使安全柵反向擊穿。
      故障處理
      磁致伸縮液位儀故障率低，基本是免維護的。如果個別時候發現其不能正常工作或液位長期不變等，則可能是電子頭的集成電路析和模塊損壞了，更換相應部件即可。也有可能是冬天油品掛蠟，導致浮子不能隨油品正常移動，所以液位不變，這需要將固定法蘭或鎖緊的NPT裝置松開，搖動探測桿或取出進行簡單清理。
液位儀的安裝
      順著油罐的法蘭孔將液位儀放入油罐，在固定重錘的作用下，探測桿自然拉直，到達罐底后，使液位儀電子頭及下面的硬桿及柔性探測桿保持一條直線，鎖緊NPT裝置即可。
布線及接地
      電源和信號線纜的屏蔽只在安全柵端接地，接地電阻小于1Ωm。不要在液位儀端或整個網絡 的任何其他點接地；線纜布線盡量使網絡主干線短，盡量避開干擾源（如電機等）；網絡包括主干線、主干線到液位儀的抽關連接（防爆接線盒到液位儀的連接）；*大抽頭連線長度小于61m；線纜*好不要直接暴露于空氣中，由鋼管或防爆撓性軟管保護。
確定零點
      在液位儀安裝調試后，要確定它的零點。一般而言，液位儀直接顯示的數值比人工測量值要高100~200mm。對于每個液位儀，這個數值是固定的，這就是淮位儀的零點。液位儀的測量值減去零點便是真實的油高。在進行正式標定確定零點時，*好只使用一把新標定的尺，由檢尺技術較高的計量員來操作。對不合理的檢尺結果，應由多人用同一把尺測量多次。
內浮頂罐安裝
      在內浮頂罐安裝上安裝 磁致伸縮液位儀故障率低，基本是免維護的時，在內浮盤上開孔，由膠板密封，上面有十字型開口，探測桿在開口的中央位置。開口位置上下要有心濺加長管：浮盤上部分高度100~150mm，作用是防止密封膠板下壓浮子；浮盤下部分高度與浮椽直徑相同，作用是防止浮子卡在浮盤上。
